Функции
- Уровень установки IEC 664 II
- IEC 664 Степень загрязнения II
- 85–240 В переменного тока (47–440 Гц)
- 120–370 В постоянного тока, макс. 2 А
- Предохранитель 2А на входной линии электропитания
- ЖК-дисплей с подсветкой 24x2
- Вакуумный флуоресцентный дисплей опционально
- АЦП/ЦАП 12-битное разрешение (0,025%)
- Скорость передачи данных RS-232 9600 бод (8,2,N)
- Ethernet TCP/IP опционально
- 7,75 x 6,75 x 4,5 дюйма

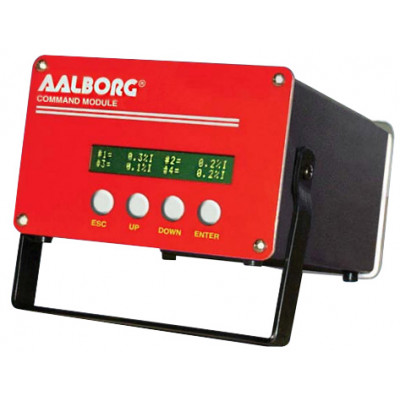

Управляемые микропроцессором цифровые командные модули Aalborg SDPROC используются в сочетании с любыми аналоговыми или цифровыми массовыми расходомерами или контроллерами с входными/выходными сигналами 0-5 В постоянного тока. Доступны конфигурации командного модуля Aalborg SDPROC с одним, двумя, тремя и четырьмя каналами. Командные модули Aalborg SDPROC содержат соответствующие источники питания, 24x2 алфавитно-цифровой матричный дисплей и четыре кнопки на панели, которые обеспечивают полный контроль над всеми различными функциями, необходимыми для измерения и/или управления потоком.
Программирование командного модуля Aalborg SDPROC
Командный модуль SMART Aalborg SDPROC легко программировать с помощью логически организованного модульного меню. Оператор быстро получает доступ к нужной функции, переходя по многоуровневой древовидной структуре, а не прокручивая все меню. Командный модуль Aalborg SDPROC оснащен последовательным интерфейсом связи RS-232, который является стандартным для всех моделей и поддерживается через 9-контактный разъем "D" на задней панели устройства. Набор команд программного интерфейса RS-232 позволяет осуществлять связь с устройством с помощью либо пользовательской программы, либо "немого терминала", обеспечивая полный контроль над всеми режимами и функциями.
Дополнительный встроенный интерфейс Ethernet позволяет получить доступ к любому подключенному к Интернету командному модулю Aalborg SDPROC из браузера на вашей рабочей станции, ПК или ноутбуке. Независимо от того, где вы находитесь, ваш командный модуль Aalborg SDPROC так же близко, как ближайший браузер! Существует два уровня удаленного управления на базе Ethernet: веб-сервер HTML и TELNET. Веб-сервер HTML, размещенный на командном модуле Aalborg SDPROC, позволяет пользователю просматривать ТЕКУЩИЙ РАСХОД, РЕЖИМ УПРАВЛЯЮЩЕГО КЛАПАНА и/или УСТАВКУ, а также контролировать показания сумматора для выбранного канала. Консоль TELNET обеспечивает полный контроль над всеми режимами и функциями и использует тот же набор команд программного интерфейса, что и интерфейс связи RS-232.
Инженерные подразделения
Уставки расхода, измеренный расход газа и соответствующие данные сумматора масштабируются непосредственно в инженерных единицах с помощью клавиатуры на передней панели, интерфейса RS-232 или Ethernet. Следующие единицы измерения поддерживаются командным модулем Aalborg SDPROC: %FS, SLPM, SLPH, SCCM, SCCH, SCFM, SCFH, SCMM, SCMH, LBPM, LBPH, GRPM и GRPH.
Выбираемое пользователем значение уставки
INTERNAL, EXTERNAL, PROGRAM относится к точке происхождения сигнала Set Point. В режиме внутреннего задания пользователь устанавливает управляющий сигнал с помощью элементов управления SDPROC (через клавиатуру на передней панели, интерфейс RS-232 или Ethernet).
В РЕЖИМЕ ВНЕШНЕГО ОПОРНОГО СИГНАЛА пользователь устанавливает управляющий сигнал из удаленного места (через 25-контактный разъем «D» ВХОДА/ВЫХОДА ДАННЫХ на задней панели).
В ПРОГРАММНОМ РЕЖИМЕ сигнал заданного значения будет управляться пользовательской программой, сохраненной в EEPROM. Существует три режима программы: BATCH, TIMER и RATIO*.
* Режим RATIO недоступен для одноканального модуля.
Программируемое управление потоком партии
Командный модуль Aalborg SDPROC может быть запрограммирован для пакетного управления потоком, что позволяет выполнять пользовательские, предварительно заданные пользователем программы из шестнадцати шагов. Во время выполнения программы пользователь может активировать или деактивировать режим LOOP. Различные конфигурации потока могут быть предварительно запрограммированы в командном модуле Aalborg SDPROC: линейное изменение, пульсация и линеаризованное увеличение и/или уменьшение потока.
Программируемый таймер управления потоком
Модуль команд Aalborg SDPROC также может быть запрограммирован для Timer Flow Control, что позволяет выполнять пользовательскую предустановленную программу из 96 шагов. Каждый шаг может быть предварительно запрограммирован на определенную дату, время и заданное значение. Каждый шаг имеет два поля: начальная дата, время и заданное значение в % FS
Контроль соотношения потока
Функция Ratio Flow командного модуля Aalborg SDPROC позволяет управлять потоком смеси до четырех различных газов (для 4-канального командного модуля) с предустановленными значениями соотношения в % для каждого канала. Расход смеси можно увеличивать или уменьшать, изменяя заданное значение главного канала № 1.
Сигнализация потока
Пределы ALARM для высокого и низкого расхода газа могут быть предварительно запрограммированы для каждого канала командного модуля Aalborg SDPROC. Условия ALARM становятся истинными, когда разница между текущими показаниями и установленными уставками равна или больше соответствующих значений высокого и низкого уровней сигнализации. Действие сигнализации может быть назначено с предварительно заданным интервалом задержки (0-3600 секунд) одному из следующих:
- Замыкатель контакта (отдельно для высокого и низкого уровня сигнализации)
- Звуковой сигнал зуммера
- Клапан закрыт (закрыт)
Сумматор
Командный модуль Aalborg SDPROC вычисляет общий объем газа путем интегрирования фактического расхода газа по времени. Обе команды — меню клавиатуры и цифрового интерфейса — предоставляются для:
- Установите тотализатор на НОЛЬ
- Запустите сумматор с заданным расходом
- Назначить действие на заданном общем уровне громкости
- Запуск/остановка суммирования потока
- Читать сумматор
Условия сумматора становятся истинными, когда объемы сумматора и "Stop at Total" равны. Действие сумматора может быть назначено на одно из следующих:
- Связаться ближе
- Звуковой сигнал зуммера
- Клапан закрыт (закрыт)
Закрытие контактов
Два набора выходов реле с сухими контактами для каждого канала командного модуля Aalborg SDPROC предназначены для приведения в действие оборудования, поставляемого пользователем. Реле могут быть назначены для переключения при возникновении указанного события (например, при превышении предела сигнализации низкого или высокого расхода или при достижении сумматором указанного значения).
Кабели
Интерфейсный кабель: Плоский кабель с 15-контактным разъемом "D" и 15-контактным разъемом "D" на концах является стандартным. Дополнительный круглый экранированный кабель доступен с 15-контактными разъемами "D" на концах (длина кабеля не должна превышать 9,5 футов или 3 метра).
Кабель порта данных и реле: дополнительный экранированный кабель с 25-контактным разъемом типа «D» для подключения к портам данных и реле командного модуля (длина кабеля не должна превышать 9,5 футов или 3 метра).
