Функции
- Жесткая металлическая конструкция
- Точность для моделей GFC 17, 37 и 47
- ±1,0% от полной шкалы
- Точность для моделей GFC 57, 67 и 77
- ±1,5% от полной шкалы (при 20–100% диапазона расхода)
- ±3% от полной шкалы (при 0-20% диапазона расхода)
- Максимальное давление
- GFC 17, 37 и 47: 1000 фунтов на кв. дюйм (70 бар)
- GFC 57, 67 и 77: 500 фунтов на кв. дюйм (34,5 бар)
- Максимальная герметичность во внешнюю среду
- 1 x 10-9 смл/сек гелия
- Сертификация, прослеживаемая NIST
- Встроенный наклонный ЖК-дисплей
- Локальное или дистанционное управление уставкой
- Сигналы 0-5 В постоянного тока и 4-20 мА
- Защита цепи
- Вариант сумматора

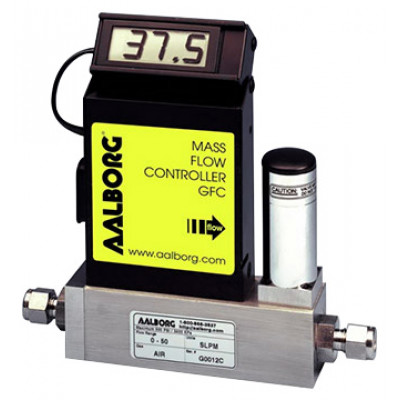

Регулятор массового расхода Aalborg GFC предназначен для индикации и управления заданными расходами газов. Регулятор массового расхода Aalborg GFC объединяет характеристики и точность обычных устройств массового расхода в уникальной компактной конструкции по ранее недостижимой низкой стоимости.
Каждый контроллер массового расхода Aalborg GFC включает усовершенствованный датчик с прямой трубкой в сочетании с элементами прохода потока, изготовленными из алюминия и латуни для некоррозионных газов. Для коррозионных применений доступна модель контроллера массового расхода Aalborg GFC из нержавеющей стали 316. Регулировки нуля и диапазона доступны с внешней стороны преобразователя.
Компактный и автономный, контроллер массового расхода Aalborg GFC имеет прочную конструкцию, которая в сочетании с точностью уровня приборов обеспечивает универсальное и экономичное средство управления потоком. Контроллеры массового расхода Aalborg GFC имеют варианты считывания либо в инженерных единицах (стандартно), либо в диапазоне от 0 до 100%.
Каждый контроллер массового расхода Aalborg GFC имеет встроенный электромагнитный клапан, который позволяет устанавливать расход на любом желаемом уровне в пределах диапазона конкретной модели. Клапан обычно закрыт в качестве предохранительной функции, чтобы гарантировать, что поток газа будет отключен в случае отключения электроэнергии. Уставки контролируются локально или дистанционно.
Регулятор массового расхода Aalborg GFC имеет ЖК-дисплей, встроенный в верхнюю часть датчика и наклоняемый на 90 градусов для обеспечения оптимального комфорта считывания. Он подключается к датчику с помощью стандартного модульного разъема и легко снимается для удаленных установок считывания. Датчики без ЖК-дисплеев доступны для OEM-приложений.
Контроллеры массового расхода Aalborg GFC доступны с диапазонами расхода от 10 см3/мин до 1000 сл/мин N2 . Газы подключаются с помощью компрессионных фитингов 1/4", 3/8" или дополнительных фитингов 1/8" и фитингов 3/4" FNPT. Доступны дополнительные фитинги. Контроллер массового расхода Aalborg GFC может использоваться в качестве настольного устройства или монтироваться с помощью винтов в основании. Порты питания преобразователя защищены предохранителями и полярностью.
Расходомер массы Aalborg GFC обеспечивает герметичность не более 1 x 10-9 см3/сек гелия во внешнюю среду.
Принципы работы
Измеряемые газы разделяются на два ламинарных потока, один через первичный поток контроллера массового расхода Aalborg GFC, а другой через капиллярную сенсорную трубку. Оба потока спроектированы для обеспечения ламинарных потоков, и, следовательно, соотношение их расходов постоянно.
Две точные температурные измерительные обмотки на сенсорной трубке нагреваются контроллером массового расхода Aalborg GFC, и когда поток имеет место, газ переносит тепло от восходящих к нисходящим обмоткам. Результирующая разность температур пропорциональна изменению сопротивления сенсорных обмоток.
Регулятор массового расхода Aalborg GFC использует мостовую конструкцию Уитстона для контроля градиента сопротивления в зависимости от температуры на обмотках датчика, который линейно пропорционален мгновенной скорости потока.
Выходные сигналы от 0 до 5 В постоянного тока и от 4 до 20 мА генерируются контроллером массового расхода Aalborg GFC для индикации массового молекулярного расхода измеряемого газа.
Объединенные газовые потоки протекают через пропорциональный электромагнитный клапан с соответствующим образом выбранным отверстием. Замкнутый контур управления непрерывно контролирует выходной массовый расход и поддерживает его на заданном уровне. Расходы не зависят от колебаний температуры и давления в пределах установленных ограничений.
