Функции
- Жесткая металлическая конструкция
- Точность
- GFM 17, 37 и 47: ±1,0% от полной шкалы
- GFM 57, 67 и 77: ±1,5% от полной шкалы
- Максимальное давление
- GFM 17, 37 и 47: 1000 фунтов на кв. дюйм (70 бар)
- GFM 57, 67 и 77: 500 фунтов на кв. дюйм (34,5 бар)
- Максимальная герметичность во внешнюю среду
- 1 x 10-9 смл/сек гелия
- Сертификация, прослеживаемая NIST
- Встроенный наклонный ЖК-дисплей
- Сигналы 0-5 В постоянного тока и 4-20 мА
- Защита цепи
- Может использоваться как портативное устройство.
- Технические единицы или отображение от 0 до 100%
- Вариант сумматора
- Входная мощность 12-26 В постоянного тока
Расходомер массы Aalborg GFM — это недорогое решение для измерения термического массового расхода газов. Конструкция расходомера массы Aalborg GFM сочетает в себе удобство и точность обычного расходомера массы с недостижимой ранее низкой стоимостью.
Каждый массовый расходомер Aalborg GFM включает в себя усовершенствованный датчик с прямой трубкой в сочетании с элементами проточного канала, изготовленными из алюминия и латуни для некоррозионных газов или из нержавеющей стали 316 для коррозионных сред.
Компактные, автономные массовые расходомеры Aalborg GFM предназначены для считывания расхода газов. Прочная конструкция в сочетании с точностью приборного уровня обеспечивает универсальное и экономичное средство управления потоком. Доступны модели из алюминия или нержавеющей стали с возможностью считывания либо инженерных единиц (стандартно), либо дисплеев от 0 до 100%.

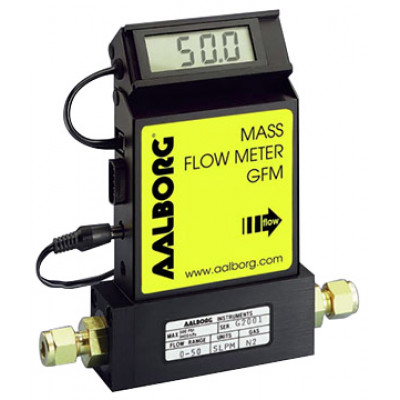

Механическая компоновка конструкции массового расходомера Aalborg GFM включает ЖК-дисплей, встроенный в верхнюю часть преобразователя. Этот модуль считывания наклоняется на 90 градусов, что обеспечивает оптимальный комфорт считывания. Он подключается к преобразователю с помощью стандартного модульного разъема, а также легко снимается для удаленных установок считывания. Преобразователи без ЖК-дисплея предлагаются для OEM-приложений.
Массовые расходомеры Aalborg GFM доступны с диапазонами расхода от 10 см3/мин до 1000 сл/мин N2. Газы подключаются с помощью компрессионных фитингов 1/4", 3/8" и 1/2" и фитингов 3/4" FNPT. Доступны дополнительные фитинги. Массовый расходомер Aalborg GFM может использоваться как настольный блок или монтироваться с помощью винтов в основании.
Порты питания преобразователя защищены предохранителями и имеют защиту от неправильной полярности.
Расходомер массы Aalborg GFM обеспечивает герметичность не более 1 x 10-9 см3/сек гелия во внешнюю среду.
Принципы работы
Измеряемые газы делятся на два ламинарных потока: один через первичный расходомер массового расходомера Aalborg GFM, а другой через капиллярную сенсорную трубку. Оба трубопровода спроектированы для обеспечения ламинарных потоков; поэтому соотношение их расходов постоянно.
Две точные температурные обмотки на сенсорной трубке нагреваются, и когда поток имеет место, газ переносит тепло от восходящих к нисходящим обмоткам. Результирующая разность температур массового расходомера Aalborg GFM пропорциональна изменению сопротивления сенсорных обмоток.
Массовый расходомер Aalborg GFM имеет конструкцию моста Уитстона для контроля градиента сопротивления, зависящего от температуры, на обмотках датчика, который линейно пропорционален мгновенной скорости потока. Генерируются выходные сигналы от 0 до 5 В постоянного тока и от 4 до 20 мА, указывающие массовые молекулярные скорости потока измеряемого газа.
Расход не зависит от колебаний температуры и давления в пределах установленных ограничений.
