Функции
- Рекомендуемый расчетный диапазон расхода
- от 0,5 до 30 футов/сек
- Первоначальное обнаружение ниже 0,3 фута/сек
- Точность
- ±1,0% полной шкалы в рекомендуемом диапазоне расхода
- ±4,0% от показаний в диапазоне калибровки
- Температурные показатели
- Стандарт: 221°F (105°C) непрерывная работа
- Электроника орошения: 150°F (66°C)
- Высокая температура: 285°F (141°C) при непрерывной работе
- Высокая температура: пиковая температура 305°F (150°C) (ограниченная продолжительность)
- Номинальные значения давления для 220BR и 220SS
- 400 фунтов на кв. дюйм при 100°F
- 325 фунтов на кв. дюйм при 300°F (высокотемпературная модель)
- Номинальные значения давления для 220PVS
- 100 фунтов на кв. дюйм при 68°F
Датчики расхода Badger Meter Series 220 оснащены шестилопастной крыльчаткой с фирменным немагнитным чувствительным механизмом. Форма крыльчатки с выгнутыми вперед лопастями обеспечивает более высокий и постоянный крутящий момент и менее подвержена загрязнению водным мусором. Выгнутая вперед форма в сочетании с отсутствием магнитного сопротивления обеспечивает улучшенную работу и повторяемость при более низких скоростях потока. Это особенно актуально, когда крыльчатка подвергается воздействию металлических или ржавых частиц, находящихся в стальных или железных трубах. Когда поток жидкости вращает крыльчатку, передается низкоомный прямоугольный сигнал с частотой, пропорциональной скорости потока. Сигнал может проходить до 2000 футов между датчиком расхода и дисплеем без необходимости усиления. Все датчики, за исключением версий для орошения, поставляются с 20 футами двухжильного экранированного кабеля Belden типа 9320.

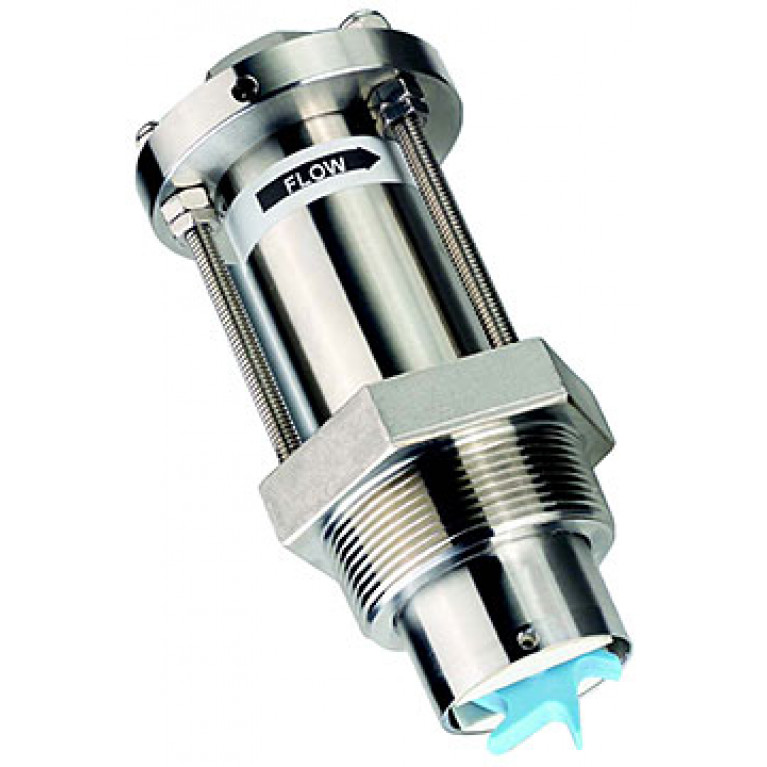

Датчики из латуни и нержавеющей стали (варианты 220BR и 220SS соответственно) используются в большинстве общих приложений измерения расхода в металлических или неметаллических трубах. Датчик монтируется в седловидную трубу NPT размером 2 дюйма или Threadolet для установки в трубы размером от 3 до более 40 дюймов. Позиционирующие гайки на трех резьбовых удерживающих стержнях позволяют точно позиционировать датчик на стандартной глубине вставки 1-1/2 дюйма в трубу. Когда эта глубина вставки сохраняется и есть не менее 10 диаметров прямого непрерывного потока вверх по потоку и 5 диаметров вниз по потоку, точность ±1,0 процента полной шкалы может быть получена при скоростях потока от 0,5 до 30 футов/секунду (±4,0 процента показаний в диапазоне калибровки).

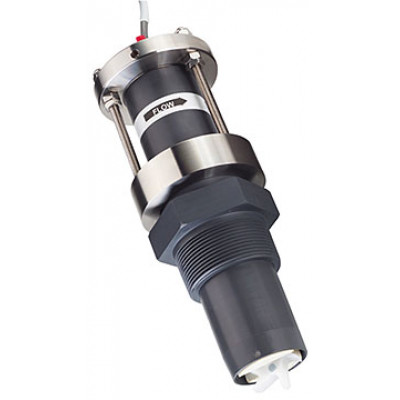

Неметаллические датчики (опция 220PVS), изготовленные из неметаллических материалов для всех смачиваемых частей, предназначены для работы в едких жидкостях. Металлическая отделка в несмачиваемых областях выполнена из нержавеющей стали 316. Датчик монтируется в 2-дюймовую резьбу NPT и может быть прикреплен к трубе с помощью седла или других типов монтажного оборудования.
