Ультразвуковой расходомер Dynasonics DXN
Ультразвуковой расходомер Dynasonics DXN
Заявки на поставку оборудования принимаются круглосуточно через корзину сайта, форму обратной связи, мессенджеры компании:
WhatsApp и Telegram или по электронной почте: info@aniaprom.kz Для консультаций вы можете связаться с нами по телефону: +77076241350 в будние дни с 09.00 до 18.00.Подробнее об условиях
Стоимость оборудования: Мы стремимся поддерживать актуальность цен и показывать на сайте самые обновленные данные. Однако, цены носят ориентировочный характер и могут быть скорректированы при размещении заказа у производителя. В стоимость включено: • Оборудование; • Документы, установленные регламентом производителя, на языке, указанном производителем; • НДС 12%; • Таможенная пошлина. В стоимость не включено: • Доставка от производителя до Казахстана; • Доставка до адреса покупателя; • Документы для контролирующих органов (сертификаты, разрешения и т.д.); • Установка и ввод в эксплуатацию. Оплата товара: Оплата производится в тенге по курсу Центрального банка Казахстана на день оплаты. Условия оплаты: Обсуждаются индивидуально с каждым клиентом. Стандартно мы работаем по предоплате; возможна отсрочка платежа при увеличении стоимости поставки на 40%. Срок поставки: Срок поставки составляет от 4 до 8 недель и указан от склада производителя до таможенного терминала в Алматы, Казахстан. Данный срок актуален при наличии товара на складе производителя и не учитывает возможное время на производство или установленный производителем срок отгрузки. Также возможные задержки со стороны логистики и таможни могут повлиять на общий срок поставки. Доставка до адреса покупателя: Срок и стоимость доставки до адреса покупателя рассчитываются отдельно и зависят от выбранного способа транспортировки и местоположения получателя.Портативный ультразвуковой расходомер и расходомер энергии, оснащенный технологиями доплеровского измерения, измерения времени прохождения и измерения теплового потока жидкости.
Функции
- Чувствительность потока 0,001 FPS (0,001 MPS)
- ±0,1% повторяемости показаний
- Выход 4-20 мА
- Связь Modbus TCP/IP через Ethernet
- Встроенный регистратор данных емкостью 1 ГБ (порт USB)
- 7-дюймовый полноцветный сенсорный дисплей (800×480 WVGA)
- Резистивный сенсорный экран для работы в перчатках
- Корпус IP65 с перезаряжаемой литий-ионной батареей
- Одобрение CE

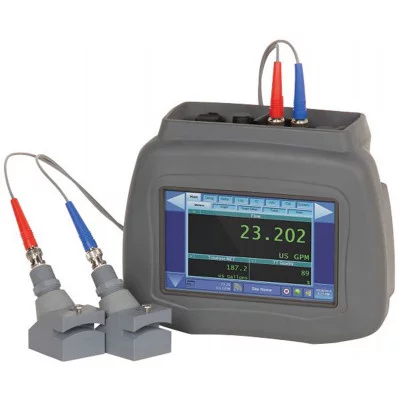

Ультразвуковой расходомер Dynasonics DXN — это портативный гибридный ультразвуковой расходомер, способный измерять расход жидкости с помощью нескольких технологий, включая: доплеровский, времяпереходный и тепловой (тепловая энергия) расход жидкости. DXN также совместим с толщиномером стенки трубы, используемым для проверки внутреннего диаметра трубы и обеспечения высокоточных ультразвуковых измерений, когда параметры трубопровода неизвестны или недоступны.
DXN имеет ряд расширенных функций, которые позволяют пользователю получать точные показания, фиксируя скачки расхода и высокоскоростные пакетные операции. DXN фиксирует и записывает несколько параметров приложения одновременно с помощью простой в использовании функции регистрации данных и обеспечивает возможность проверки и устранения неполадок в постоянных установках расхода с легкостью.
Ультразвуковые расходомеры Dynasonics DXN включают в себя:
Базовый комплект
- 1 комплект датчиков времени прохождения сигнала для труб малого диаметра, размеры труб от ½ до 2 дюймов (от 12 до 50 мм)
- 1 комплект стандартных датчиков времени прохождения, размеры труб 2 дюйма (50 мм) и больше
- Комплект кабелей длиной 20 футов (6 м), быстроразъемное соединение; 4 монтажных ремня из нержавеющей стали; акустическая контактная жидкость
Комплект для всех транзитных времен
- Базовый комплект
- 1 комплект больших датчиков времени прохождения трубы, размеры трубы >24 дюймов (600 мм)
Гибридный комплект
- Базовый комплект
- 1 комплект допплеровских датчиков, размеры труб 1 дюйм (25 мм) и больше
Энергетический комплект
- Базовый комплект
- 2 неинвазивных термометра сопротивления Pt1000, от 0 до 266°F (от 0 до 130°C), кабель длиной 20 футов (6 м), монтажный состав
Полный комплект
- Все время транзита
- Допплер и энергетический пакет
- Измеритель толщины стенки трубы
Ультразвуковое измерение расхода
Расходомеры времени прохождения измеряют разницу во времени между временем прохождения ультразвуковой волны, идущей по потоку жидкости, и затем против потока жидкости. Эта разница во времени используется для расчета скорости движения жидкости в закрытой системе труб. Преобразователи, используемые при измерении времени прохождения, работают попеременно как передатчики и приемники. Измерения времени прохождения являются двунаправленными и наиболее эффективны для жидкостей с низкой концентрацией взвешенных твердых частиц.
Доплеровские расходомеры работают, передавая ультразвуковую волну от передающего преобразователя через стенку трубы в движущуюся жидкость. Звуковая волна «отражается» взвешенными частицами или пузырьками, движущимися вместе с жидкостью, и в конечном итоге собирается принимающим преобразователем. Произойдет сдвиг частоты (эффект Доплера), который прямо пропорционален скорости движущихся частиц или пузырьков. Этот сдвиг частоты интерпретируется цифровым сигнальным процессором (DSP) и преобразуется в измерение скорости жидкости.
Независимо от метода, используемого для определения скорости, умножение площади поперечного сечения трубы на скорость жидкости дает объемный расход. Измерение также предполагает, что труба полностью заполнена во время цикла измерения.
Мониторинг Энергии
Измерения температуры, используемые совместно с измерением расхода, могут дать показания потребления энергии в форме теплового потока. Потребление энергии рассчитывается путем умножения расхода теплоносителя на изменение содержания тепла в этой жидкости после того, как она выполнила определенную работу, чтобы найти чистую потерю или прирост тепла.
Ультразвуковой счетчик, оснащенный возможностями измерения теплового потока, предназначен для измерения скорости и количества тепла, поставляемого или отводимого от таких устройств, как теплообменники. Прибор измеряет объемный расход жидкости теплообменника, температуру на входе и температуру на выходе. Применяя коэффициент масштабирования, это измерение теплового потока может быть выражено в единицах по вашему выбору: БТЕ, Ватт, Джоулей, Киловатт и т. д.
