INOR R520 Датчики температуры
INOR R520 Датчики температуры
Заявки на поставку оборудования принимаются круглосуточно через корзину сайта, форму обратной связи, мессенджеры компании:
WhatsApp и Telegram или по электронной почте: info@aniaprom.kz Для консультаций вы можете связаться с нами по телефону: +77076241350 в будние дни с 09.00 до 18.00.Подробнее об условиях
Стоимость оборудования: Мы стремимся поддерживать актуальность цен и показывать на сайте самые обновленные данные. Однако, цены носят ориентировочный характер и могут быть скорректированы при размещении заказа у производителя. В стоимость включено: • Оборудование; • Документы, установленные регламентом производителя, на языке, указанном производителем; • НДС 12%; • Таможенная пошлина. В стоимость не включено: • Доставка от производителя до Казахстана; • Доставка до адреса покупателя; • Документы для контролирующих органов (сертификаты, разрешения и т.д.); • Установка и ввод в эксплуатацию. Оплата товара: Оплата производится в тенге по курсу Центрального банка Казахстана на день оплаты. Условия оплаты: Обсуждаются индивидуально с каждым клиентом. Стандартно мы работаем по предоплате; возможна отсрочка платежа при увеличении стоимости поставки на 40%. Срок поставки: Срок поставки составляет от 4 до 8 недель и указан от склада производителя до таможенного терминала в Алматы, Казахстан. Данный срок актуален при наличии товара на складе производителя и не учитывает возможное время на производство или установленный производителем срок отгрузки. Также возможные задержки со стороны логистики и таможни могут повлиять на общий срок поставки. Доставка до адреса покупателя: Срок и стоимость доставки до адреса покупателя рассчитываются отдельно и зависят от выбранного способа транспортировки и местоположения получателя.Универсальные двухпроводные HART-совместимые датчики с монтажом на DIN-рейку и двойным входом для термометра сопротивления и термопары.
Функции
- Совместимость с SIL 2 согласно IEC 61508-2
- Протокол HART 6
- Двойной вход
- Изоляция 1500 В переменного тока
- 5 лет гарантированной стабильности
- Выдерживает вибрации 10 g
- Соответствует NAMUR NE 21, NE 43, NE 53, NE 89 и NE 107
- ЭМС-устойчивость по критерию А
- Мониторинг дрейфа датчика
- Мониторинг изоляции датчика
- 50-точечная настраиваемая линеаризация
- Интегрировано в системы Emerson AMS и Siemens PDM

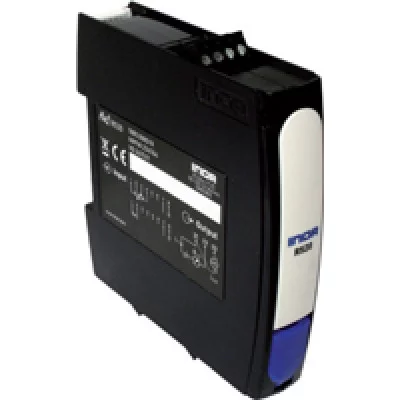

Температурные преобразователи INOR 520 — универсальные, изолированные, двухвходовые температурные преобразователи с дополнительным входом напряжения и сопротивления. Типичные характеристики — высокая точность, надежные измерения, безопасность продукта и эффективность для пользователя. Преобразователи совместимы с протоколом HART 6, предлагающим расширенную диагностическую информацию.
Сочетание высокоэффективной 50-точечной линеаризации и электронной конструкции, основанной на самой точной и «нулевой дрейфовой» технологии, обеспечивает высокую базовую точность и превосходную долговременную стабильность. Дрейф в течение 5 лет гарантированно составляет максимум ±0,05 °C или ±0,05 % от диапазона измерения. Такие функции, как непрерывная самокалибровка входного АЦП в каждом цикле измерения и генерация тока «нулевого дрейфа» выходного ЦАП, значительно снизили влияние температуры окружающей среды до минимума.
Для входов сопротивления и мВ 50-точечная настраиваемая линеаризация может обеспечить правильное значение процесса в выборе инженерных единиц для датчика с нелинейным отношением вход/выход. Для сглаживания нестабильностей на входе можно активировать дополнительный фильтр с регулируемым уровнем фильтрации.
Двойной вход датчика позволяет использовать резерв между двумя датчиками. Если в одной из цепей датчика обнаружен обрыв провода или короткое замыкание, произойдет автоматическое переключение на исправный датчик.
Двойной вход датчика RTD, сопротивления или термопары обеспечивает 3 варианта выхода, каждый из которых представлен сигналом 4–20 мА:
- Измеренное значение датчика 1
- Измеренное значение датчика 2
- Расчетное значение от датчиков 1 и 2, например, разница, среднее значение, минимум и максимум.
Если используется RTD или термопара с двойными сенсорными элементами, передатчики 520 могут обнаружить дрейф датчика, проверив показания обоих элементов. Если разница превышает заданный пользователем уровень, это будет указано в ConSoft и диагностическим сообщением HART, а выходной сигнал может быть принудительно повышен или понижен.
Контролируется сопротивление изоляции термопар и RTD, а также кабельное соединение между датчиком и передатчиком. Если изоляция ниже определенного пользователем уровня, это будет указано в ConSoft и диагностическим сообщением HART, а выходной сигнал может быть принудительно повышен или понижен. Для этой функции требуется дополнительный провод внутри термопары или RTD.
Передатчики 520 принимают входные сигналы от стандартизированных платиновых термометров сопротивления в соответствии с IEC 60751 и JIS C 1604, никелевых термометров сопротивления в соответствии с DIN 43760 и Cu10 в соответствии с Edison Cu Windings No. 15. Доступен вход для простого сопротивления, например, потенциометров, до 4000 Ом. Для одинарного и двойного входа можно выбрать 2-, 3- или 4-проводное соединение (см. Входные соединения ниже).
Трансмиттеры 520 принимают входные сигналы от 10 типов стандартизированных термопар, а также обычный входной сигнал мВ до 1000 мВ. Для входа T/C CJC (компенсация холодного спая) является либо полностью автоматической с помощью внутреннего точного датчика, либо внешней с датчиком Pt100, либо фиксированной путем ввода внешней температуры CJ.
Программное обеспечение для конфигурации ПК, ConSoft, является универсальным и удобным инструментом для настройки передатчика, проверки контура и диагностики датчика. Он работает на Windows NT, 2000, XP, Vista и Windows 7. Все функции, описанные в этом техническом описании, обрабатываются простым и отказоустойчивым способом. ConSoft является частью полного комплекта конфигурации ICON, который также содержит интерфейс USB и необходимые кабели.
Датчики 520 полностью совместимы с протоколом HART 6, а также с предыдущим протоколом HART 5. HART 6 обеспечивает возможность получения диагностической информации, такой как ошибки или состояния датчика, слишком высокое сопротивление входной проводки, резервный режим датчика, ошибка датчика и т. д. Подробную информацию см. в инструкции пользователя.
